◆◆◆ 超长设计寿命
.
高压并联电容器在实际的运行过程中会不断的受到电场和热场作用。电容器的介质在电和热的作用下会不断的发生电老化、热老化和电化学老化,从而使电容器的各项性能逐渐变坏,直至失效。
设计使用寿命,通过变化电场、热场等加速寿命试验的老化方式获得。依据经验公式:
τN=τs(ES×Θs/EN×ΘN)α
τN-电容器的额定寿命(年)
τs-电容器的加速寿命试验时间(年)
ES-加速寿命试验时加在电容器上的场强
EN-电容器的额定场强
Θs-加速寿命试验时的介质温度
ΘN-额定运行状态下介质的湿度
α-常数
在合理设定条件下,在1.4EN、1000h的等值寿命为47.7年,但是电容器在实际运行中,不可避免的会受到各种过电压、过电流、涌流、操作过电压、局部放电、谐波电流的作用,所以其实际设计寿命达不到试验寿命,但设计寿命不低于20~30年。
.
◆◆◆ 电气特性
.
¤ 电容器极间介质能承受下列二种试验电压之一,历时10s
a 工频交流电压:Ut(~)=2.15Un
b 直流电压:Ut(-)=4.3Un
¤ 电容器端子与外壳的绝缘水平应能承受下表所列的试验电压:
绝缘等级(kv) |
电容器额定电压(KV) |
绝缘水平(KV) |
||
工频试验电压,1min |
雷电冲击试验电压1.2~1.5/50us、峰值 |
|||
干式 |
湿式 |
|||
3 |
3.15 |
25 |
18 |
40 |
6 |
6.6√3,6.3 |
30 |
23 |
60 |
10 |
10.5,11,11√3 |
42 |
30 |
75 |
20 |
19,20 |
65 |
50 |
125 |
¤ 电容器具有下表所示的工频稳态电压能力:
工频过电压 |
******持续时间 |
说明 |
1.10Un |
长期 |
指长期工作电压的最高值应不超过1.10Un |
1.15Un |
每24小时中30分钟 |
系统电压调整与波动 |
1.20Un |
5分钟 |
轻负荷时电压升高 |
1.30Un |
1分钟 |
同上 |
注:表中的1.2Un、1.3Un及其对应的运行时间在电容器的寿命期间总共应不超过200次,为了延长电容器的使用寿命,电容器应经常维持在不超过额定电压下运行。
¤ 电容器能承受第一个峰值不超过2.2UN持续1/2周期的过渡够电压。
¤ 电容器允许在由于电压升高及高次谐波造成的有效值为1.3ln的稳定过电流下运行,对于电容具有较大正偏差的电容器,这个过电流允许达到1.43ln。
¤ 电容器的实测电容值与额定值之差不超过额定的-5%~+10%,三相电容器中任何两线路端子间测得的******与最小电容值之比值应不大于1.06。
¤ 电容器在工频额定电压下,温度为20℃ 时的损耗正切值(tgδ)为
膜纸复合介质电容器:tgδ≤0.0008或0.0005
全膜介质电容器:tgδ≤0.0005或0.0002
注:内部装有放电电阻或熔丝的电容器,其损耗角正切值允许增加0.0001。
¤ 内部装有放电电阻的电容器,与电源断开后,能在10分种内由额定电压的峰值降到75伏以下。若要在5分钟内额定电压的峰值降到50伏以下,需要特别定制。
.

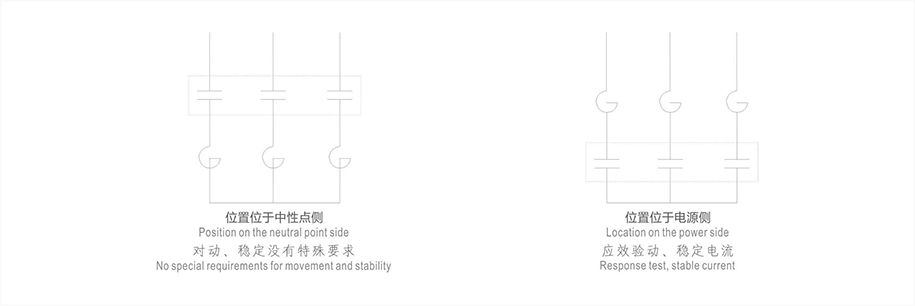

◆◆◆ 接线方式
.
