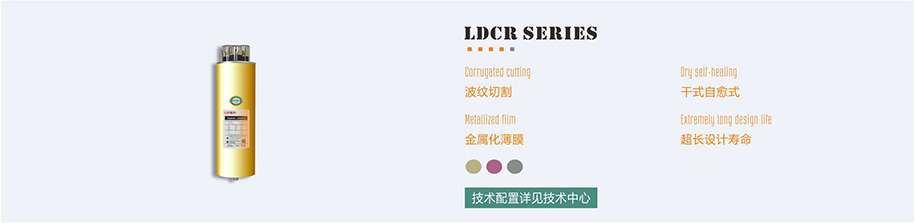

LDCR型低压滤波电容器专门用于低压去谐滤波系统,其金属化薄膜采用锌铝复合技术,采用先进的安全保护技术,具有优良的过电流及过电压能力,制造方面采用波纹及平滑切割技术,有效改善热响应和封装的密度,抑制高浪涌电流,有效解决由于绕组薄膜边缘收缩效应引起的边缘接触问题.在真空环境下灌注电解质材料并注入惰性气体,以提高产品的安全可靠性,采用铝壳圆柱型封装便于安装和维护.
.
◆◆◆ 技术参数
.
◇ 电压范围:230-1300V
◇ 额定容量:5-40KVar
◇ 额定频率:50/60Hz
◇ 设计寿命:>210000h
◇ 容值偏差:-5%~+5%
◇ 损耗:0.25W/KVar(可定制0.2W/KVar)
◇ 过压:1.1Un(8h/24h),1.15Un(30min/24h)
◇ 测试电压:2.15×Un(AC),10s,端子间
◇ 绝缘水平:3KV/8KV
◇ 温度范围:-40℃-+55℃
◇ 过流:≤2.0In(可定制≤4.0In)
◇ 最高允许湿度:95%
◇ 浪涌电流:500In
◇ 海拔高度:≤4000m
◇ 放电特性:放电60s-180s残留电压降至50V
◇ 防护等级:IP20
◇ 标准:IEC60831-1(1996/2002)IEC60831-2(1995)
◇ 类型:F型H型L型 户内垂直安装
.
◆◆◆ 主要优点
.
◇ 具有更高的过流能力,过流指标的高低直接关系到电容器耐受冲击电流的能力,影响电容器的使用寿命 |
◇ 容值偏差小,精度更高,能够保证和电抗器组成的滤波器的谐振频率稳定,滤波效果好 |
◇ 功耗更小,功耗的的大小影响电容器的发热,功耗越大电容器的温度越高,寿命越短 |
◇ 具有压敏断路技术,这种技术被用于电容器的每一相,在这只电容不能使用时,能安全地从电路中切除,同时保持良好的电绝缘性能 |
◇ 产品采用先进生产处理工艺,高频喷金磨砂罐体,美观又耐腐蚀,在设备管理层面避免破窗效应 |
.

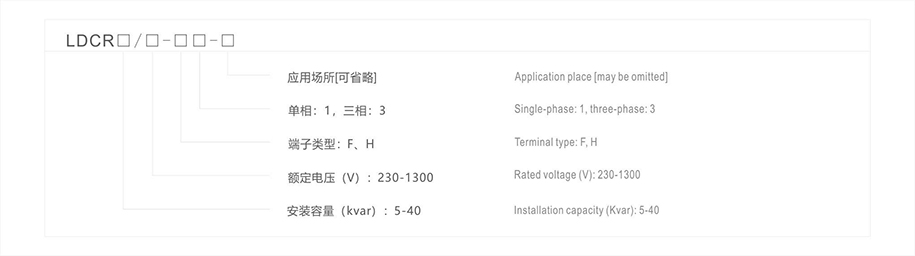

◆◆◆ 型号定义
.
.
◆◆◆ 三相低压电容器标准件
.
容量(KVar) |
型号 |
电压(V) |
电流(A) |
电容(μF) |
450V电容器(三相三角型)--适用于0.4KV电力补偿系统 |
||||
10 |
LDCR10/450F3 |
450 |
12.83 |
157.27 |
15 |
LDCR15/450F3 |
450 |
19.25 |
235.90 |
20 |
LDCR20/450F3 |
450 |
25.66 |
314.54 |
25 |
LDCR25/450F3 |
450 |
32.08 |
393.17 |
30 |
LDCR30/450F3 |
450 |
38.49 |
471.81 |
35 |
LDCR35/450F3 |
450 |
44.91 |
550.44 |
40 |
LDCR40/450F3 |
450 |
51.32 |
629.08 |
480V电容器(三相三角型)--适用于0.4KV 7%去谐滤波补偿系统 |
||||
10 |
LDCR10/480F3 |
480 |
12.03 |
138.23 |
15 |
LDCR15/480F3 |
480 |
18.04 |
207.34 |
20 |
LDCR20/480F3 |
480 |
24.06 |
276.45 |
25 |
LDCR25/480F3 |
480 |
30.07 |
345.56 |
30 |
LDCR30/480F3 |
480 |
36.09 |
414.68 |
35 |
LDCR35/480F3 |
480 |
42.10 |
483.79 |
40 |
LDCR40/480F3 |
480 |
48.11 |
552.90 |
525V电容器(三相三角型)--适用于0.4KV 14%去谐滤波补偿系统 |
||||
10 |
LDCR10/525F3 |
525 |
11.00 |
115.55 |
15 |
LDCR15/525F3 |
525 |
16.50 |
173.32 |
20 |
LDCR20/525F3 |
525 |
21.99 |
231.09 |
25 |
LDCR25/525F3 |
525 |
27.49 |
288.86 |
30 |
LDCR30/525F3 |
525 |
32.99 |
346.64 |
35 |
LDCR35/525F3 |
525 |
38.49 |
404.41 |
40 |
LDCR40/525F3 |
525 |
43.99 |
462.18 |
800V电容器(三相三角型)--适用于0.69KV 7%去谐滤波补偿系统 |
||||
10 |
LDCR10/800F3 |
800 |
7.22 |
49.76 |
15 |
LDCR15/800F3 |
800 |
10.83 |
74.64 |
20 |
LDCR20/800F3 |
800 |
14.43 |
99.52 |
25 |
LDCR25/800F3 |
800 |
18.04 |
124.40 |
30 |
LDCR30/800F3 |
800 |
21.65 |
149.28 |
35 |
LDCR35/800F3 |
800 |
25.26 |
174.16 |
40 |
LDCR40/800F3 |
800 |
28.87 |
199.04 |
◆◆◆ 单相低压电容器标准件
.
容量(KVar) |
型号 |
电压(V) |
电流(A) |
电容(μF) |
250V电容器(单相)--适用于0.4KV电力补偿系统 |
||||
5 |
LDCR5/250F1 |
250 |
20.00 |
254.65 |
8.3 |
LDCR8.3/250F1 |
250 |
33.20 |
422.72 |
10 |
LDCR10/250F1 |
250 |
40.00 |
509.30 |
15 |
LDCR15/250F1 |
250 |
60.00 |
763.94 |
280V电容器(单相)--适用于0.4KV 7%%单相及分相去谐滤波补偿系统 |
||||
5 |
LDCR5/280F1 |
280 |
17.86 |
203.00 |
8.3 |
LDCR8.3/280F1 |
280 |
29.64 |
336.99 |
10 |
LDCR10/280F1 |
280 |
35.71 |
406.01 |
15 |
LDCR15/280F1 |
280 |
53.57 |
609.01 |
300V电容器(单相)--适用于0.4KV 14%单相及分相去谐滤波补偿系统 |
||||
5 |
LDCR5/300F1 |
300 |
16.67 |
176.84 |
10 |
LDCR10/300F1 |
300 |
33.33 |
353.68 |
15 |
LDCR15/300F1 |
300 |
50.00 |
530.52 |
