◆◆◆ 滤波补偿组件突出特点
.
.

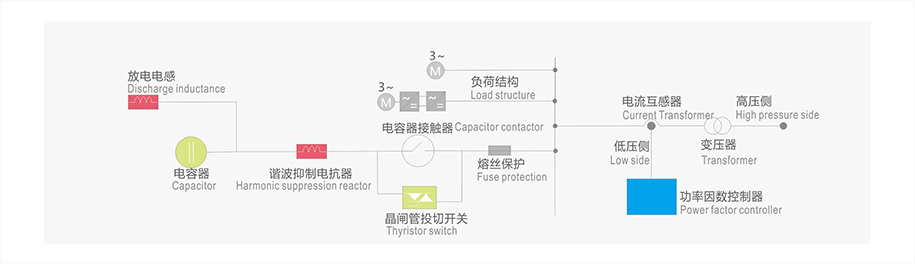

◆◆◆ 滤波补偿结构选择
.
为了提高功率因数，提高变压器的利用率，提高系统的用电效率，降低无功电流带来的损耗是用户的基本目的。在谐波的环境下，当用户使用LC回路的目的是既可以对基波频率（50Hz）下的系统补偿容性的无功电流，又可以避免用纯电容补偿时容易发生的谐振现象，滤除部分谐波时，建议采用安全补偿的方式，即非调谐式滤波补偿设备，背景谐波为5次以上时，电抗率选择7%或5.5%。
当用户的用电负荷比较集中，为单一大容量非线性负载，负荷变化率不高但要求变压器使用效率高逾80%以上时，此时系统谐波含量大，谐波电压超出限值，特征谐波电流发生值较恒定，变压器负荷率高，建议采用调谐式滤波器，避免罚款。另外降低变压器发热，滤波效果好。例如造纸、中频炉、橡胶行业的密炼机等。
.
◆◆◆ 元件选择
.
|
名称 |
描述 |
|
静态补偿组件 |
采用接触器投切的补偿回路为静态补偿 |
|
动态补偿组件 |
采用晶闸管开关投切的补偿回路为动态补偿 |
|
电容器 |
电抗率7%时，三相电容器端电压480V，单相电容器端电压280V；电抗率14%时，三相电容器端电压525V，单相电容器端电压300V |
|
电抗器 |
用于抑制5次用以上谐波时，电抗器可按7%配置；用于抑制3次以上谐波时,电抗器可按14%配置 |
|
投切开关 |
针对快速瞬变负荷应采用晶闸管投切开关进行投切；对于变化较小的一般负荷宜采用接触器投切 |
.
◆◆◆ 常规配置方案快速选型
.
|
变压器容量 |
补偿容量 |
路数 |
调谐滤波补偿组件型号及数量 |
柜体尺寸W*D*H |
|
系统电压400V/50Hz,调谐频率7%,调谐滤波补偿组件 |
||||
|
630KVA |
225KVar |
5 |
1×LSDFC25/480-7+4×LSDFC50/480-7 |
800*800*2200 |
|
800KVA |
275KVar |
6 |
1×LSDFC25/480-7+5×LSDFC50/480-7 |
1000*800*2200 |
|
1000KVA |
350KVar |
8 |
2×LSDFC25/480-7+6×LSDFC50/480-7 |
1200*1000*2200 |
|
1250KVA |
450KVar |
9 |
9×LSDFC50/480-7 |
1200*1000*2200 |
|
1600KVA |
550KVar |
11 |
11×LSDFC50/480-7 |
800*800*2200*2柜 |
|
2000KVA |
700KVar |
14 |
14×LSDFC50/480-7 |
800*800*2200*2柜 |
|
系统电压400V/50Hz,调谐频率14%,调谐滤波补偿组件 |
||||
|
630KVA |
225KVar |
5 |
1×LSDFC25/525-14+4×LSDFC50/525-14 |
800*800*2200 |
|
800KVA |
275KVar |
6 |
1×LSDFC25/525-14+5×LSDFC50/525-14 |
1000*800*2200 |
|
1000KVA |
350KVar |
8 |
2×LSDFC25/525-14+6×LSDFC50/525-14 |
1200*1000*2200 |
|
1250KVA |
450KVar |
9 |
9×LSDFC50/525-14 |
1200*1000*2200 |
|
1600KVA |
550KVar |
11 |
11×LSDFC50/525-14 |
800*800*2200*2柜 |
|
2000KVA |
700KVar |
14 |
14×LSDFC50/525-14 |
800*800*2200*2柜 |

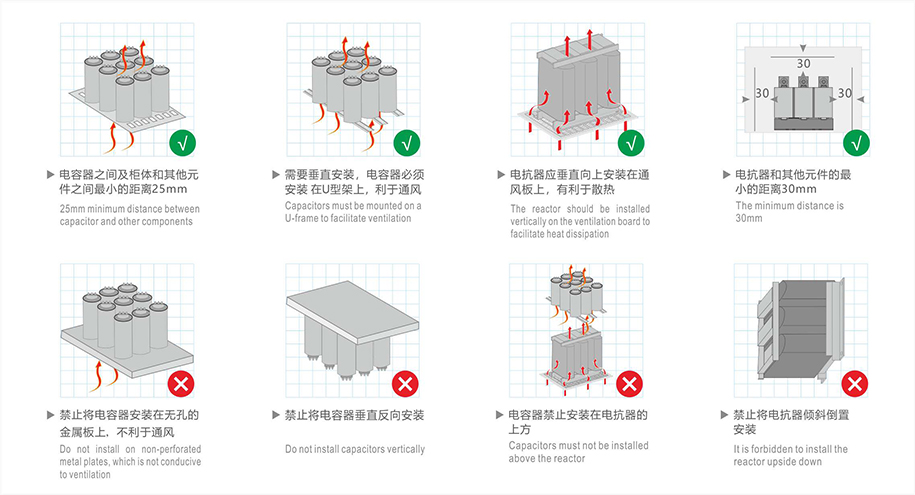

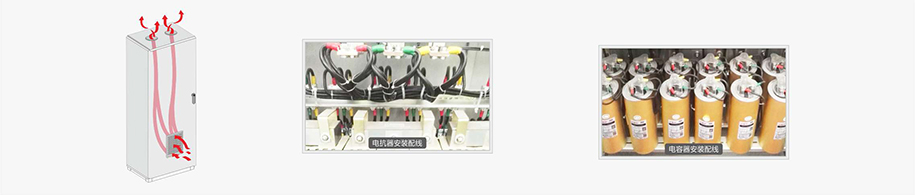

◆◆◆ 滤波补偿组件安装方式
.
.
◆◆◆ 滤波补偿组件通风设计
.
¤ 补偿柜内气流从下向上流动
¤ 气流必须经过所有的元件,并且严禁受阻
¤ 排气扇到元件的最小间距为100mm
¤ 风扇通风量的选择:实际计算发热量的1.67倍
¤ 自然冷却：顶部通风口至少为底部的1.1倍
¤ 强迫冷却：根据无功功率安装通风设施
¤ 带调谐电抗器的必须强制通风，最小通风量F = 0.3 x Ps ，(Ps :电抗器的热损耗功率)
.
|
补偿容量（400V 50Hz） |
通风方式 |
进风孔面积 |
最小排风量（立方米/小时） |
|
IP≤IP3X |
|||
|
容量Capacity ≤100kvar |
自然风冷Natural air cooling |
200 cm2 |
/ |
|
容量Capacity 100kvar～200kvar |
自然风冷Natural air cooling |
400 cm2 |
/ |
|
容量Capacity >200kvar |
强制风冷Forced air cooling |
/ |
≤0.75倍的Kvar容量 |
|
IP≤IP3X |
|||
|
所有容量 |
强制风冷Forced air cooling |
/ |
≤0.75倍的kvar容量 |
.
◆◆◆ 合理使用延长使用寿命
.
¤ 电容器联接线应采用软导线，接线应对称一致，整齐美观，线端应加线鼻子，并压接牢固可靠
¤ 电容器组用母线联接时，不要使电容器套管（接线端子）受机械应力，压接应严密可靠，母线排列整齐
¤ 严格控制运行电压,电压越高，老化越快，寿命越短
¤ 控制运行温度，要求并联电容器外壳最热点的温度不得大于60℃
¤ 装设熔断器保护，应对每个单台电容器设置熔断器保护，要求熔丝的额定电流不得大于被保护cbb电容器额定电流的1.3倍
■■■■ LDTRS制造技术
.
◆◆◆ LDTRS主要特点
.
.
◆◆◆ 高线性度和超低损耗
.
电抗器超流运行，在额定电流的1.8倍下，电感值都能保持在0.97%以上，以免铁芯磁饱和,同时电抗器固件采用无磁性金属材料，铁芯采用低损优质材料生产，确保有高的抗谐波能力和低损耗特性。
.

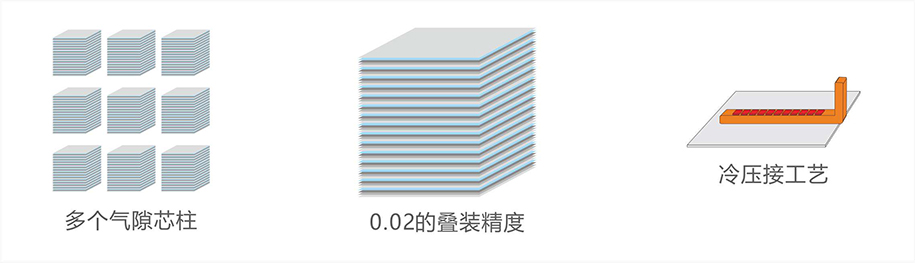

◆◆◆ 气隙柱 叠装 冷压接工艺
.
电抗器的铁芯采用低损耗冷轧取向硅钢片,有效降低电抗器的温升\提高电抗器的线性度;柱芯采用多气隙结构,结合耐高温高强度粘结剂粘结,以保证电抗器高达97%的线性度.
每台电抗器的硅钢片采用高精度自动设备加工,尺寸偏差小于0.02mm,硅钢片在叠装时能保证高度的稳定性及一致性。
电抗器与线圈的引出端采用冷压接工艺连接,极大地减少了尖角毛刺的产生,减少局部放电,能使场强更加的均匀,连接更可靠。
