有源补偿与晶闸管控制的电容器组搭配，基于柔性交流输电技术，通过电容器组，并由IGBT功率单元按控制指令发出无级平滑可调的从感性到容性无功电流。有源补偿单元与电容器组单元通过统一协调控制，从而实现混合补偿的目的。
有源补偿单元作为变流单元与电容器组单元协调控制过程中，变流单元作为一个快速可控的无功源，用于对无功需求中的动态部分做出及时反应，并且在稳态情况下保留足够的动态可控无功储备。当系统的无功需求瞬间发生剧烈变化时，首先由变流单元快速改变其输出，以对无功功率进行快速、动态、连续的跟踪补偿，对接入点电压可动态支撑和稳态调整，从而改善系统的动态和稳态性能，抑制电压振荡。当扰动导致系统进入新的稳态工作点后，再投入或切除适当数量的电容器组，以承担由变流单元所卸下的部分无功负荷。如此既相互协调配合，又各自相对独立工作，既能满足不同的无功补偿要求，又能提高灵活性和响应速度。
.

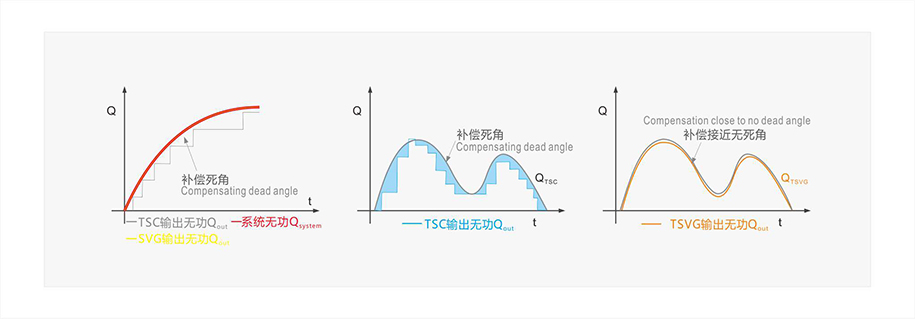

◆◆◆ 技术优势
.
|
功能特性 |
TSC动态无功补偿 |
动态滤波混合补偿 |
|
控制方式 |
独立控制器，控制分组投切 |
电容器组+SVG/APF模块+专用控制器，更加稳定、快速 |
|
输出无功 |
分组输出，有盲区 |
线性输出，稳定平稳 |
|
补偿能力 |
分组、分级补偿 |
连续补偿，全程近1 |
|
响应时间 |
≤20ms |
≤10ms，动态性能更好 |
|
使用寿命 |
过零投切、无冲击、使用寿命长 |
整体使用寿命更长 |
|
三相平衡度 |
一般，需要特殊设计 |
效果明显 |
|
滤波能力 |
特定次谐波 |
滤除2～50次谐波 |
|
应用前景 |
目前主流产品 |
应用前景广泛 |
.
■■■■ 高速动态控制器
.
插图

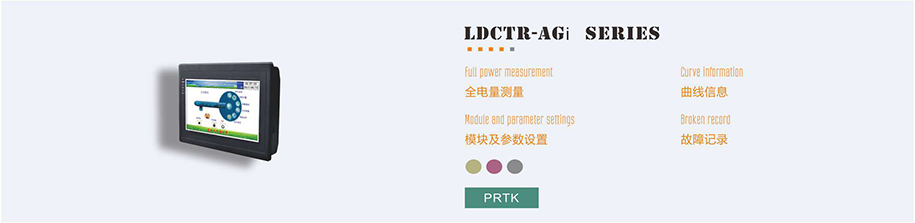

¤ 型号：LDCTR-AGi
¤ 用于APF、SVG、TAPF、TSVG的液晶屏操作界面，通过Rs485接口与模块通信，可以进行模块的参数设置和数据查看。
.

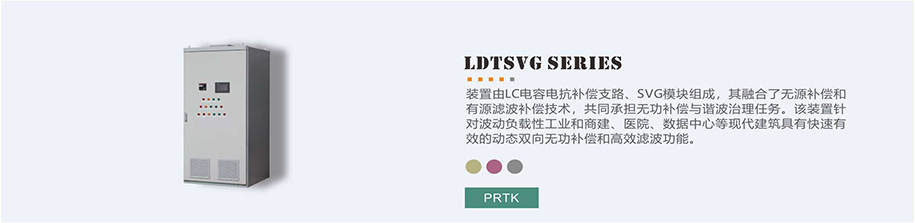

■■■■ TSVG
.
|
¤ 连调性：无功容量连续调节，实现无级补偿; |
¤ 低损耗：自身损耗小，低于1%; |
|
¤ 双向性：可动态双向连续调节无功功率,即补偿感性负荷,又补偿容性负荷; |
¤ 方便维护：模块化设计、可单独检修，相互间无影响; |
|
¤ 模块化：模块化设计,外形美观,维护方便; |
¤ 保护全：完善的保护系统技术，监视部件的工作状态； |
|
¤ 响应快：小于5ms,可抑制电压波动，削弱负荷功率冲击，保护电气设备; |
¤ 智能化：数字化控制和参数设置，采用大屏幕液晶屏，具有波形显示、谐波含量显示及事件记录等功能. |
|
¤ 低噪音：小于50dB; |
|

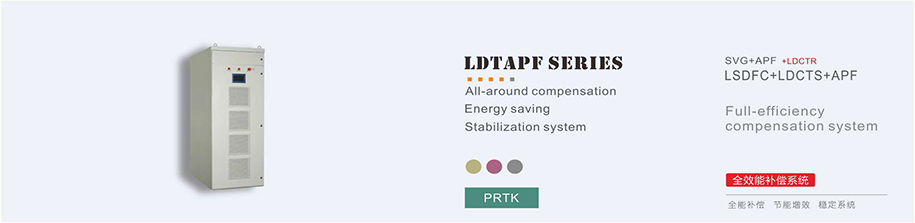

■■■■ TAPF
.
¤ 控制器采用瞬时无功算法，响应速度10ms
¤ 实时监测系统的电压、电流、功率因数、补偿状态等
¤ 实时跟踪负荷变化，动态周期为(10～40ms)
¤ 可避免电容谐振，TSC可分流20%～35%，APF可滤除98%左右的特征次谐波电流
¤ 对相间负荷具有分相补偿、消谐功能；也可对三相不平衡负荷平衡三相有功
.

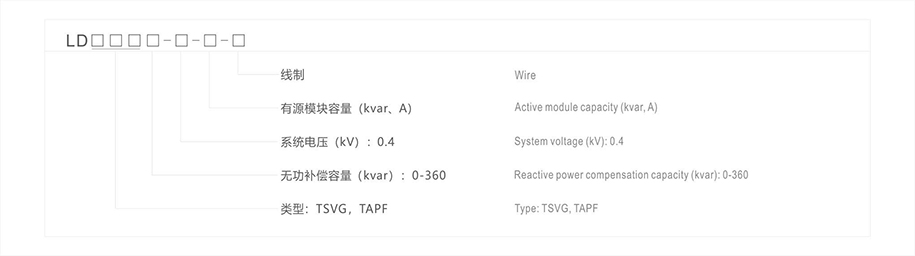

◆◆◆ 型号定义
