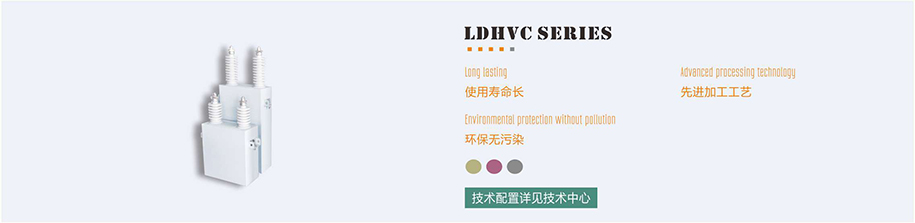

LDHVC型高压电容器使用非氟化物、无毒、可生物降解的浸渍剂，具有非常高的化学稳定性，极高的气体吸收能力和局部放电熄灭能力，每个电容器单元都有内熔丝，用于隔离故障单元；采用双面粗化优质聚丙烯薄膜以保证良好的浸渍，使用寿命长，可用于6KV、10KV系统中滤波补偿、系统电压支撑，释放线路及变压器的能力的作用，降低输电线路和变压器的损耗。
.
◆◆◆ 技术参数
.
|
¤ 额定电压:3.15～12KV,50/60Hz |
¤ 放电时间：＜75V/10min或＜50V/5min |
|
¤ 单体容量：25～900KVar |
¤ 电容误差：±5% |
|
¤ 固体介质：全膜介质，聚丙烯膜 |
¤ 损耗：＜0.2W/KVar |
|
¤ 液体介质：苄基甲苯，二芳基乙烷 |
¤ 过载能力：1.3In,最高至1.43I |
|
¤ 设计寿命：＞250000h |
¤ 环境温度：-40℃～-45℃ |
.
◆◆◆ 性能特点
.
|
¤ 采用全膜电介质，具有较低的介质温升和介质温度 |
¤ 绝缘油无毒无污染，非常环保 |
|
¤ 损耗极低、重量轻、安全高、寿命长 |
¤ 适用环境温度宽 |
|
¤ 容值偏差小，故障率低 |
¤ 不锈钢草绿环保色、灰色可选 |
|
¤ 内附放电电阻，快速放电至安全范围 |
¤ 空气自然冷却或强排风 |
.

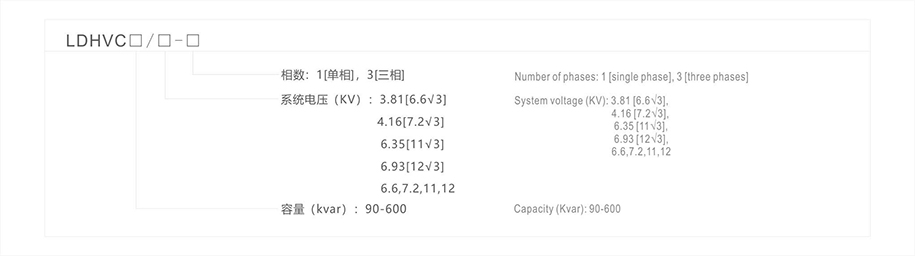

◆◆◆ 型号定义
.
.
◆◆◆ 高压电容器标准件
.
|
安装容量 |
电容器型号 |
系统电压 |
标称电容 |
接线方式 |
|
34kvar |
LDHVC34/6.93-1 |
10KV |
2.25μF |
星形Y |
|
67kvar |
LDHVC67/6.93-1 |
10KV |
4.44μF |
星形Y |
|
100kvar |
LDHVC100/6.93-1 |
10KV |
6.63μF |
星形Y |
|
134kvar |
LDHVC134/6.93-1 |
10KV |
8.89μF |
星形Y |
|
167kvar |
LDHVC167/6.93-1 |
10KV |
11.07μF |
星形Y |
|
200kvar |
LDHVC200/6.93-1 |
10KV |
13.26μF |
星形Y |
|
267kvar |
LDHVC267/6.93-1 |
10KV |
17.71μF |
星形Y |
|
300kvar |
LDHVC300/6.93-1 |
10KV |
19.89μF |
星形Y |
|
334kvar |
LDHVC334/6.93-1 |
10KV |
22.15μF |
星形Y |
|
400kvar |
LDHVC400/6.93-1 |
10KV |
26.53μF |
星形Y |
|
500kvar |
LDHVC500/6.93-1 |
10KV |
33.16μF |
星形Y |
|
600kvar |
LDHVC600/6.93-1 |
10KV |
39.79μF |
星形Y |
|
667kvar |
LDHVC667/6.93-1 |
10KV |
44.23μF |
星形Y |
