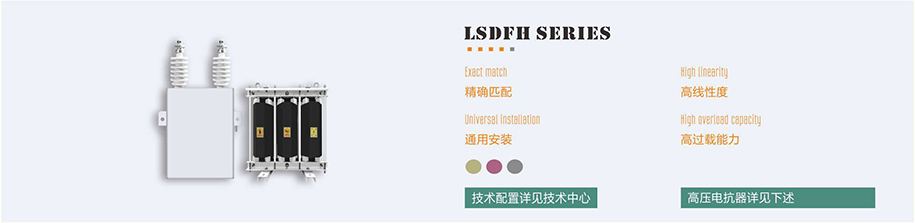

LSDFH型高压无功补偿组件由高压电容器和高压抗谐电抗器组成虑除特定谐波的补偿回路,抑制电网电压波形畸变,抑制流过电容器组的谐波分量和限制电容器组的合闸涌流。高压补偿组件已经成为无功补偿装置中必不可少的设备。目前在各行业电网建设中,其作为重要的无功补偿设备得到广泛应用。
◆◆◆ 技术参数
.
¤ 电压范围:3.15-12KV,50/60Hz |
¤ 运行温度:-25℃~+45℃ |
¤ 补偿范围:50-2400KVar |
¤ 储存温度:-40℃~+70℃ |
¤ 电抗率:6%,12% |
¤ 相对湿度:<95% |
¤ 噪声:<65dB |
¤ 海拔高度:常规1000m,其他定制 |
¤ 设计寿命:>215000h |
¤ 使用环境:室内、无污染、无振动 |
.

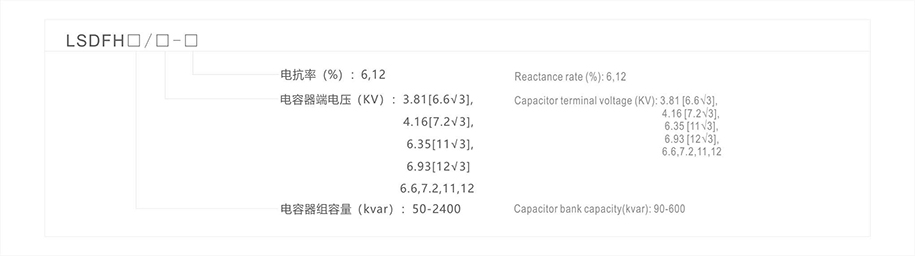

◆◆◆ 型号定义
.
.
◆◆◆ 高压无功补偿组件标准件
.
安装容量(kvar) |
型 号 |
匹配电容器 |
匹配电抗器 |
100 |
LSDFH100/6.93-6 |
3×LDHVC34/6.93-1 |
LDHVR100-3/10-6 |
200 |
LSDFH200/6.93-6 |
3×LDHVC67/6.93-1 |
LDHVR200-3/10-6 |
300 |
LSDFH300/6.93-6 |
3×LDHVC100/6.93-1 |
LDHVR300-3/10-6 |
400 |
LSDFH400/6.93-6 |
3×LDHVC134/6.93-1 |
LDHVR400-3/10-6 |
500 |
LSDFH500/6.93-6 |
3×LDHVC167/6.93-1 |
LDHVR500-3/10-6 |
600 |
LSDFH600/6.93-6 |
3×LDHVC200/6.93-1 |
LDHVR600-3/10-6 |
750 |
LSDFH750/6.93-6 |
3×LDHVC250/6.93-1 |
LDHVR750-3/10-6 |
800 |
LSDFH800/6.93-6 |
3×LDHVC267/6.93-1 |
LDHVR800-3/10-6 |
900 |
LSDFH900/6.93-6 |
3×LDHVC300/6.93-1 |
LDHVR900-3/10-6 |
1000 |
LSDFH1000/6.93-6 |
3×LDHVC334/6.93-1 |
LDHVR1000-3/10-6 |
1200 |
LSDFH1200/6.93-6 |
3×LDHVC400/6.93-1 |
LDHVR1200-3/10-6 |
1500 |
LSDFH1500/6.93-6 |
3×LDHVC500/6.93-1 |
LDHVR1500-3/10-6 |
1800 |
LSDFH1800/6.93-6 |
6×LDHVC300/6.93-1 |
LDHVR1800-3/10-6 |
2000 |
LSDFH2000/6.93-6 |
6×LDHVC334/6.93-1 |
LDHVR2000-3/10-6 |
.
■■■■ 高压电抗器
.
◆◆◆ 技术参数
.
◇ 额定电压:6~35KV
◇ 感抗误差:0~+3%
◇ 额定容量:3~144KVar
◇ 冷却方式:空气自冷
◇ 配套电容器容量:50~2400KVar
◇ 绝缘等级:F、H级(可选)
◇ 常见电抗率:6%,12%
.
◆◆◆ 性能特点
.
◇ 铁芯采用优质低损耗进口冷轧取向硅钢片,经浸渍工艺处理,线圈整体采用环氧浇注成型,关键部位加有减震措施,保证了产品绝缘性好、耐压高、低噪音、长寿命并且具有憎水性 |
◇ 线圈电场分布均匀,温升低,抗短路能力强;铁芯有效截面积大、漏磁小、损耗低 |
◇ 表面处理工艺先进,防潮防燃防龟裂免维护,整体体积小、重量轻、外观美,安装方便 |

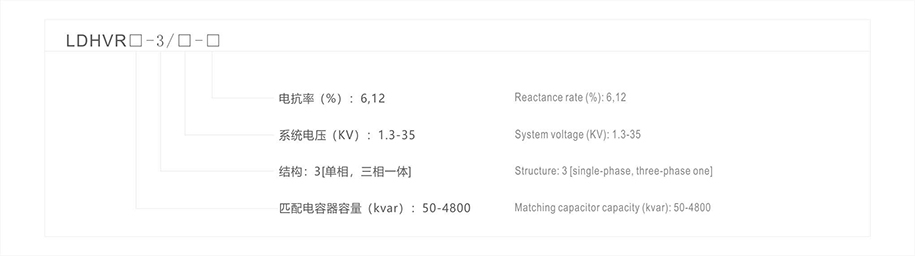

◆◆◆ 高压电抗器型号定义
.
