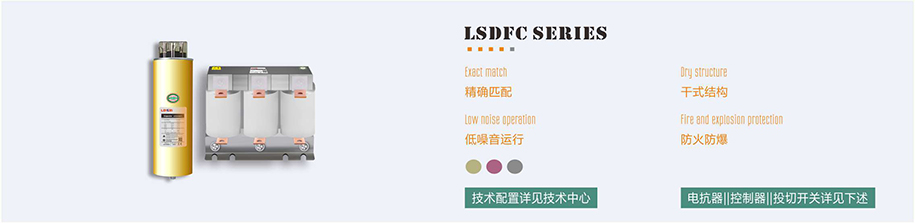

LSDFC型低压滤波补偿组件是根据负载而将电容器、电抗器按需求配置组合形成的有相对独立补偿和滤波功能的投切单元，将一定电抗系数的滤波电抗器和一定容量的滤波电容器进行适当比例的配置，组成滤波补偿回路，从而达到滤波补偿的目的。由干式自愈电容器、低压电抗器等组成。
.
◆◆◆ 技术参数
.
|
◇ 额定电压:230-1300V,50/60Hz |
◇ 电抗率:7%、14% |
|
◇ 温湿度要求：-25℃-+50℃,******湿度95% |
◇ 安装条件：室内安装，最高海拔不超过4000米 |
.
◆◆◆ 性能特点
.
|
电容器 |
★ 特殊配制的导热介质 |
|
◇ 填充料与薄膜有较好的相溶性，其产品在正常使用2年后容量变化率不超过1.5%。 |
|
|
◇ 填充料及工艺确保产品一致性：采用真空密检工艺，可准确快速判定其产品密封性能，解决了传统高温密检存在的由于烘箱温度、时间控制的关系导致的均匀性差，产品质量判定不准确的现象。 |
|
|
◇ 不同温度下的收缩率极低，在-40℃至85℃时均为软态，体积无明显的变化。 |
|
|
◇ 即使海拔高度达到4000m时，仍保持优良的散热性能和绝缘性能。 |
|
|
★ 耐高温薄膜 |
|
|
◇ 高结晶度：更长的分子链和更少的支链，等规度高，最高可承受120℃的高温。 |
|
|
◇ 杂质更低：灰份检测时残留物更少，最低击穿电压比普通高20%左右，所以场强更高。 |
|
|

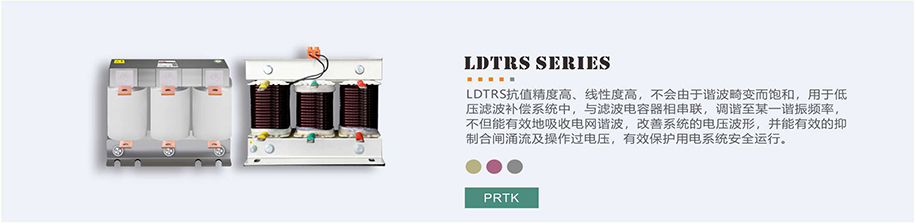

电抗器 |
◇ 铝箔采用1060纯铝箔绕制，铜箔采用T2紫铜，含铜量在99.9%以上绕制，材料导电性能好，散热性能好。引出为铜排，采用高频点焊工艺焊接，焊接性能牢固，电阻小，电抗器的电感误差小，与电容器形成的滤波电路稳定，滤波效果好 |
|
◇ 拥有更大的线性度，产品满足1.35倍额定电流长期过载可靠运行，并满足1.8倍额定电流下电感跌落大于额定电感的95%，电感值在谐振频率下保持常数是非常重要和必要的。因为线性度大，能够承受更大的谐波电流。因为线性度大，电抗器产生的铁损相对小，损耗低。因为线性度大，能保证和电容器组成的滤波器的谐振频率稳定，确保滤波效果 |
|
|
◇ 含有温度测控器，当温度超过125度时自动给出信号切断电路，确保设备安全 |
|
|
◇ 铁芯采用优质的冷轧低损耗硅钢片，经高温冲床冲铣，具有毛刺小、规则均匀、叠片整齐美观，芯柱采用多分布式气隙，减小漏磁，减小损耗，确保电抗器运行低温低噪音的性能 |
|
|
◇ 绝缘材料采用H级以上绝缘纸，耐温等级高，绝缘强度好，用电更安全 |
|
|
◇ 电抗器装配过程中，所有夹件经过防腐处理，关键夹件采用无磁材料，并经预烘→真 空浸漆→热烘固化这一流程，使电抗器线圈及铁芯牢固成为一体，不但大大减小了运行时的噪音，而且具有极高的耐热等级，可确保电抗器在高温下亦能安全无噪音地运行 |
.

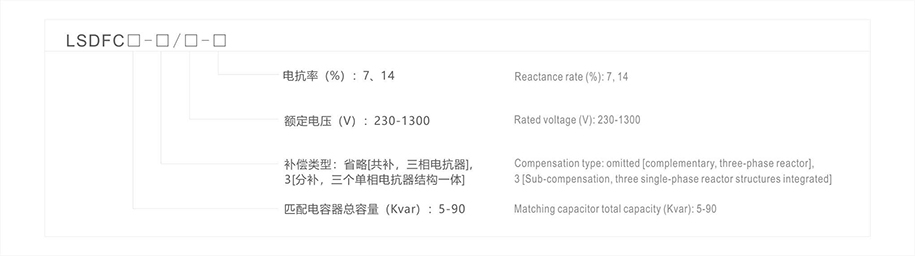

◆◆◆ 型号定义
.
.
◆◆◆ 低压滤波补偿组件标准件[电容器+电抗器]
.
|
容量(KVar) |
型 号 |
工作电压(V) |
电抗率 |
配 置 |
备 注 |
|
20KVar |
LSDFC20/480-7 |
480V |
7% |
1×LDCR20/480F3,1×LDTRS20/480-7 |
三相共补 系统电压400V 电抗率7% |
|
25KVar |
LSDFC25/480-7 |
480V |
7% |
1×LDCR25/480F3,1×LDTRS25/480-7 |
|
|
30KVar |
LSDFC30/480-7 |
480V |
7% |
1×LDCR30/480F3,1×LDTRS30/480-7 |
|
|
40KVar |
LSDFC40/480-7 |
480V |
7% |
1×LDCR40/480F3,1×LDTRS40/480-7 |
|
|
50KVar |
LSDFC50/480-7 |
480V |
7% |
2×LDCR25/480F3,1×LDTRS50/480-7 |
|
|
60KVar |
LSDFC60/480-7 |
480V |
7% |
2×LDCR30/480F3,1×LDTRS60/480-7 |
|
|
15KVar |
LSDFC15-3/280-7 |
280V |
7% |
3×LDCR5/280F1,1×LDTRS15-3/280-7 |
分相补偿 系统电压400V 电抗率7% |
|
30KVar |
LSDFC30-3/280-7 |
280V |
7% |
3×LDCR10/280F1,1×LDTRS30-3/280-7 |
|
|
45KVar |
LSDFC45-3/280-7 |
280V |
7% |
3×LDCR15/280F1,1×LDTRS45-3/280-7 |
.
■■■■ 低压电抗器
.
◆◆◆ 技术参数
.
|
工作电压：≤1300V 50Hz/60Hz |
工作电流：3-1600A |
|
感抗误差：0-+3% |
过载能力：1.35In连续，1.5In持续60s |
|
电抗率：7%、14%等，其他可以定制 |
******电流：1.8In,持续60s |
|
温升：连续1.35In，温升≤120℃（电阻法） |
压降：＜4% |
|
线性度：2.0倍额定电流下,L＞0.97 |
温度范围：-40℃-+55℃ |
|
绝缘耐压：0.23KV-0.6KVAC4000V/1分钟 |
最高允许湿度：95% |
|
噪音：不大于35-40dB |
海拔高度：≤4000m |
|
抗电强度：铁芯-绕组3KVAC/5mA/10s无飞弧击穿（工厂测试） |
防护等级：IP20 |
|
绝缘等级：H |
温度保护：+125°过热开断(常闭型) |
|
使用环境：无振动、无污染、通风良好 |
|
.

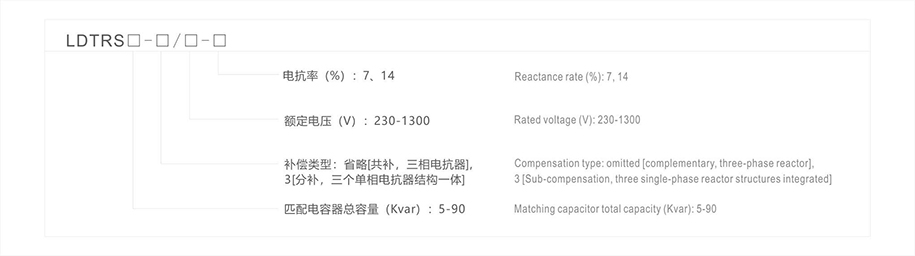

◆◆◆ 型号定义
.
.
◆◆◆ 低压电抗器标准件
.
|
型 号 |
匹配电容器 |
电压（V） |
电抗率 |
过温接点 |
说 明 |
|
LDTRS25/480-7 |
1×LDCR25/480F3 |
480 |
7% |
有 |
三相电抗器 用于三相共补 |
|
LDTRS30/480-7 |
1×LDCR30/480F3 |
480 |
7% |
有 |
|
|
LDTRS40/480-7 |
2×LDCR20/480F3 |
480 |
7% |
有 |
|
|
LDTRS50/480-7 |
2×LDCR25/480F3 |
480 |
7% |
有 |
|
|
LDTRS60/480-7 |
2×LDCR30/480F3 |
480 |
7% |
有 |
|
|
LDTRS25/525-14 |
1×LDCR25/525F3 |
525 |
14% |
有 |
|
|
LDTRS30/525-14 |
1×LDCR30/525F3 |
525 |
14% |
有 |
|
|
LDTRS40/525-14 |
2×LDCR20/525F3 |
525 |
14% |
有 |
|
|
LDTRS50/525-14 |
2×LDCR25/525F3 |
525 |
14% |
有 |
|
|
LDTRS60/525-14 |
2×LDCR30/525F3 |
525 |
14% |
有 |
|
|
LDTRS15-3/280-7 |
3×LDCR5/280F1 |
280 |
7% |
有 |
单相电抗器 用于分相补偿 |
|
LDTRS30-3/280-7 |
3×LDCR10/280F1 |
280 |
7% |
有 |
|
|
LDTRS45-3/280-7 |
3×LDCR15/280F1 |
280 |
7% |
有 |
.

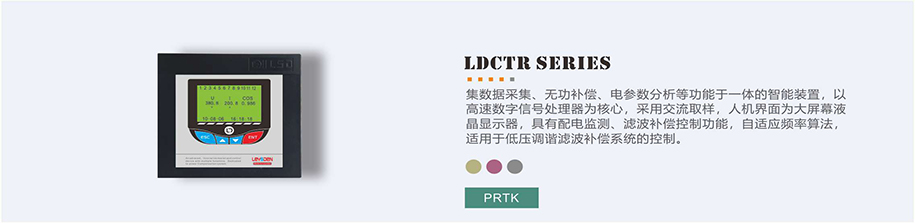

■■■■ 智能控制器
.
◆◆◆ 技术参数
.
|
◇ 工作电压:220V±20% 50Hz/60Hz±5% |
◇ 功耗:小于15W |
|
◇ 取样电压：220V 50Hz/60Hz±5% |
◇ 触点容量：250VAC 5A |
|
◇ 取样电流：5A 50Hz/60Hz±5% |
◇ 设计寿命：﹥3000000次 |
|
◇ 过压保护:235～280V;欠压保护:200～180V |
◇ 工作温湿度：-25℃～+55℃;在20℃时，小于95% |
|
◇ 电压越上限率:7%～15% |
|
.

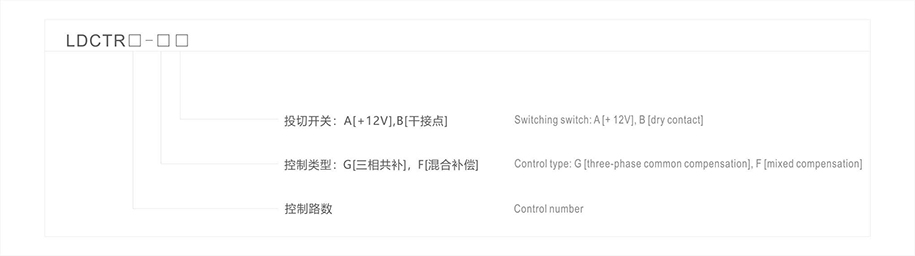

◆◆◆ 型号定义
.
.

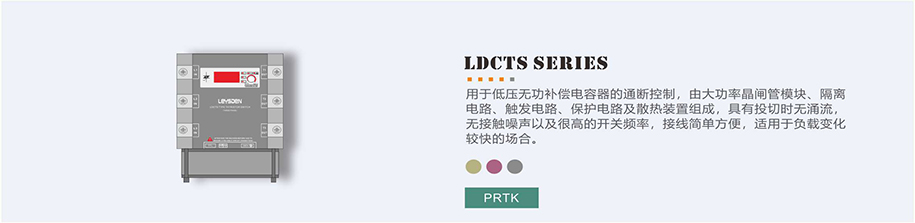

■■■■ 投切开关
.
◆◆◆ 技术参数
.
|
◇ 额定电压:250-400V AC，690V AC |
◇ 动作响应时间：≤10ms |
|
◇ 工作电压：380V±20% |
◇ di/dt≥500A/μs dv/dt≥1000V/μs |
|
◇ 工作频率：50Hz±5% |
◇ 设计寿命：＞300万次 |
|
◇ 控制端电压：12VDC,10mA |
◇ 数码显示：具备 |
|
◇ 环境温湿度：－25℃～＋65℃， ≤80% |
◇ 海拨高度：≤4000m |

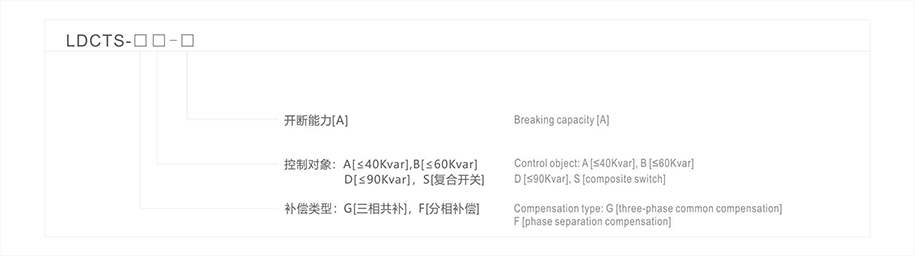

◆◆◆ 型号定义
.
.
■■■■ 模块化滤波补偿组件标准件选型
.
|
容量 |
静态补偿 |
动态补偿 |
智能补偿 |
电压 |
电抗率 |
备注 |
|
10kvar |
LSDMC-M10/480-7 |
LSDMC-T10/480-7 |
LSDMC-i10/480-7 |
480V |
7% |
三相共补 |
|
15kvar |
LSDMC-M15/480-7 |
LSDMC-T15/480-7 |
LSDMC-i15/480-7 |
480V |
7% |
|
|
20kvar |
LSDMC-M20/480-7 |
LSDMC-T20/480-7 |
LSDMC-i20/480-7 |
480V |
7% |
|
|
25kvar |
LSDMC-M25/480-7 |
LSDMC-T25/480-7 |
LSDMC-i25/480-7 |
480V |
7% |
|
|
40kvar |
LSDMC-M40/480-7 |
LSDMC-T40/480-7 |
LSDMC-i40/480-7 |
480V |
7% |
|
|
15kvar |
LSDMC-M15-3/280-7 |
LSDMC-T15-3/280-7 |
LSDMC-i15-3/280-7 |
280V |
7% |
分相补偿 |
|
20kvar |
LSDMC-M20-3/280-7 |
LSDMC-T20-3/280-7 |
LSDMC-i20-3/280-7 |
280V |
7% |
|
|
30kvar |
LSDMC-M30-3/280-7 |
LSDMC-T30-3/280-7 |
LSDMC-i30-3/280-7 |
280V |
7% |
.
