LDAPF采用模块化设计,各模块单元独立运行,智能分配补偿容量;任意模块故障后自动退运,其余模块自动分配补偿容量;根据N+1冗余理论,设备每冗余一级,可靠性可提高一个数量级;模块化结构尤其适合对可靠性要求更高的负荷场合;同时可以与第三方无源补偿产品配合应用,可在补偿精度、成本上综合考虑,节约投资,实现高性价比的电能质量治理系统。
.
◆◆◆ 技术参数
.
额定电压(V) |
AC380±20% |
工作频率(Hz) |
50±5 |
电气连接 |
三相三线/三相四线 |
功率拓扑 |
三电平Three level |
单模块补偿容量 |
50A 100A 150A |
CT要求 |
150/5~10000/5 |
谐波补偿 |
支持 |
滤波范围 |
2~50次谐波,各次谐波可分别设定补偿 |
滤波能力 |
>97% |
无功补偿 |
支持容感性无功连续补偿 |
不平衡补偿 |
支持 |
响应时间 |
<100μs |
整机效率 |
>97% |
多台并联运行 |
并联运行,单柜******并机数量6台 |
保护功能 |
过欠压保护、短路保护、过温保护、过补偿保护、自检保护等 |
开关频率(Hz) |
20kHz |
控制算法 |
瞬时无功功率、FFT、对称分量法、直接电流控制等 |
控制器 |
双DSP+FPGA全数字控制器 |
通信功能 |
采用Modbus通信协议,支持现场及远程电脑同时监控(RS485),可拓展CAN总线、网络通讯接口、WiFi、支持手机APP操作 |
安装方式 |
机架式/壁挂式 |
防护等级 |
IP20或按用户要求定制 |
冷却方式 |
强迫风冷 |
环境温度 |
-15℃~+40℃ |
相对湿度 |
******90%,无凝露90% |
海拔高度 |
安装海拔小于2000米,2000~4000m 之间,每增加100m,容量降低1% |
.
◆◆◆ 产品功能
.
¤ 谐波滤除:滤除谐波,减小电压、电流畸变率 |
¤ 全效能补偿:可实现谐波治理、无功补偿、三相不平衡 电流调节功能 |
¤ 节能降耗:减少线损和变压器损耗,改善设备发热,延长设备使用寿命 |
¤ 稳定系统:防止设备误动作,保证电容器等安全投入,提高系统的稳定性 |
.
◆◆◆ 性能特点
.
模块化设计 |
模块化设计,提高功率密度,体积小、重量轻,利用安装,在线更换模块不影响其他模块的补偿,电能质量持久续航 |
布局合理,内部设计整洁 |
发热器件在风道内均匀布置,散热均衡。器件之间的功率连接全部采用铜排硬连接,无导线连接 |
品质保证 |
核心元器件全部采用国际知名的品牌,保证产品的可靠性及稳定性 |
三电平NPC拓扑设计 |
采用先进的三电平NPC功率拓扑电路,配置高性能IGBT,使输出波形更接近正弦波,谐波含量少、噪音低,纹波电流小,电流响应速度更快 |
智能控制极速响应 |
智能识别负载环境变化情况,判断所需补偿电流大小及变化趋势,自动调整参数以适应负载环境,并快速响应发出补偿电流,以保证电能质量治理的动态补偿效果 |
全效能补偿 |
可实现谐波、无功、三相不平衡电流的多功能补偿,并可以根据负载环境及需求配置不同的组合模式,实现电能质量问题的全方位、多角度补偿 |
人性化交互界面设计 |
采用行业罕见的超大液晶屏,界面图形化设计,简单、直观的人性化设计,操作简单方便,实时监控治理状态 |
.

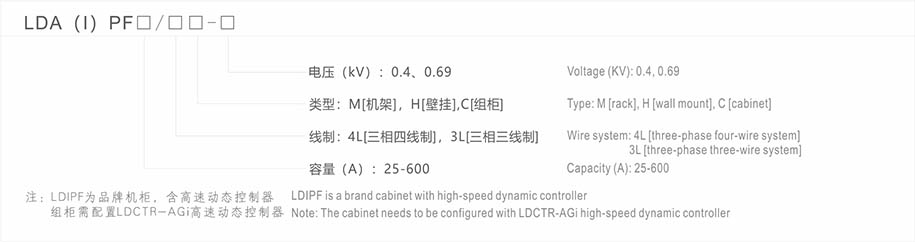

◆◆◆ 型号定义
.
